Jak rozpoznać uszkodzoną końcówkę mocy? Objawy, testy i najczęstsze pomyłki

Końcówka mocy to dla wielu użytkowników „winny wszystkiego”. Nie gra? Tranzystory. Trzeszczy? Tranzystory. Brak basu? No pewnie… końcówka.
No właśnie – problem w tym, że usterki końcówki mocy są jednymi z najczęściej mylonych z innymi awariami.

W praktyce serwisowej słyszymy to zdanie niemal codziennie: „To pewnie końcówka mocy, prawda?”
Czasem tak. Ale bardzo często nie, często usterka leży zupełnie gdzie indziej.

I właśnie o tym jest ten artykuł – jak realnie rozpoznać, kiedy winna jest końcówka mocy, a kiedy zupełnie inny blok urządzenia.

Czym właściwie jest końcówka mocy (i dlaczego wszyscy ją podejrzewają)?

Końcówka mocy to ostatni etap toru audio – ten, który naprawdę pcha prąd w głośniki. Może pracować w:

• klasie A
• klasie A/B
• klasie D
• klasach pochodnych G / H
• i innych, aktualnie bardzo mało używanych.

Dodatkowo, może być zbudowana:

• na elementach dyskretnych (tranzystory)
• lub w formie układów scalonych mocy

To ona odpowiada za napędzenie głośników, czy to kolumn – zarówno tych dużych, jak i małych; czy to głośników wbudowanych, np. w Sonosy czy soundbary, a także za napędzanie wooferów w subwooferach.

Dlatego przy poważniejszych objawach wiele osób intuicyjnie wskazuje właśnie na nią.
I czasem mają rację. Ale nie zawsze – i często wręcz bardzo się mylą.

5 typowych objawów – kiedy to końcówka mocy, a kiedy nie?

1. Brak dźwięku

Może to być końcówka mocy, jeśli:

• wzmacniacz wchodzi w PROTECT
• słychać klik przekaźnika (czyli brak błędów wzmacniacza) i cisza
• kanał lewy/prawy nie działa

Ale równie często to nie ona, tylko:

• brak jednej linii zasilania (lub linii symetrycznych np. +/-15V dla preampu)
• źle ustawiony selektor wejść
• źle wybrane głośniki A/B (bardzo, bardzo częste)
• uszkodzony preamp
• problem w torze cyfrowo-analogowym, jeśli występuje

W praktyce bardzo często trafiają do nas urządzenia „z podejrzeniem końcówki”, a winny okazuje się przedwzmacniacz lub sterowanie wejść. Opisaliśmy to w artykule o braku dźwięku.

2. Dźwięk cichy, ledwo słyszalny

To niemal nigdy nie jest końcówka mocy.

Najczęściej winny jest:

• preamp,
• sterowanie głośnością – potencjometr mechaniczny lub cyfrowy,
• inne części toru analogowego;

Końcówka mocy ma tylko jedno zadanie: wzmacniać to, co dostanie na wejściu.
Jeśli dostaje sygnał bardzo słaby – wzmacnia słaby.

3. Przydźwięk, brak basu lub sopranu, klaskanie i inne artefakty w głośnikach

To jest klasyka pomyłek.

W zdecydowanej większości przypadków to NIE jest końcówka mocy, tylko:

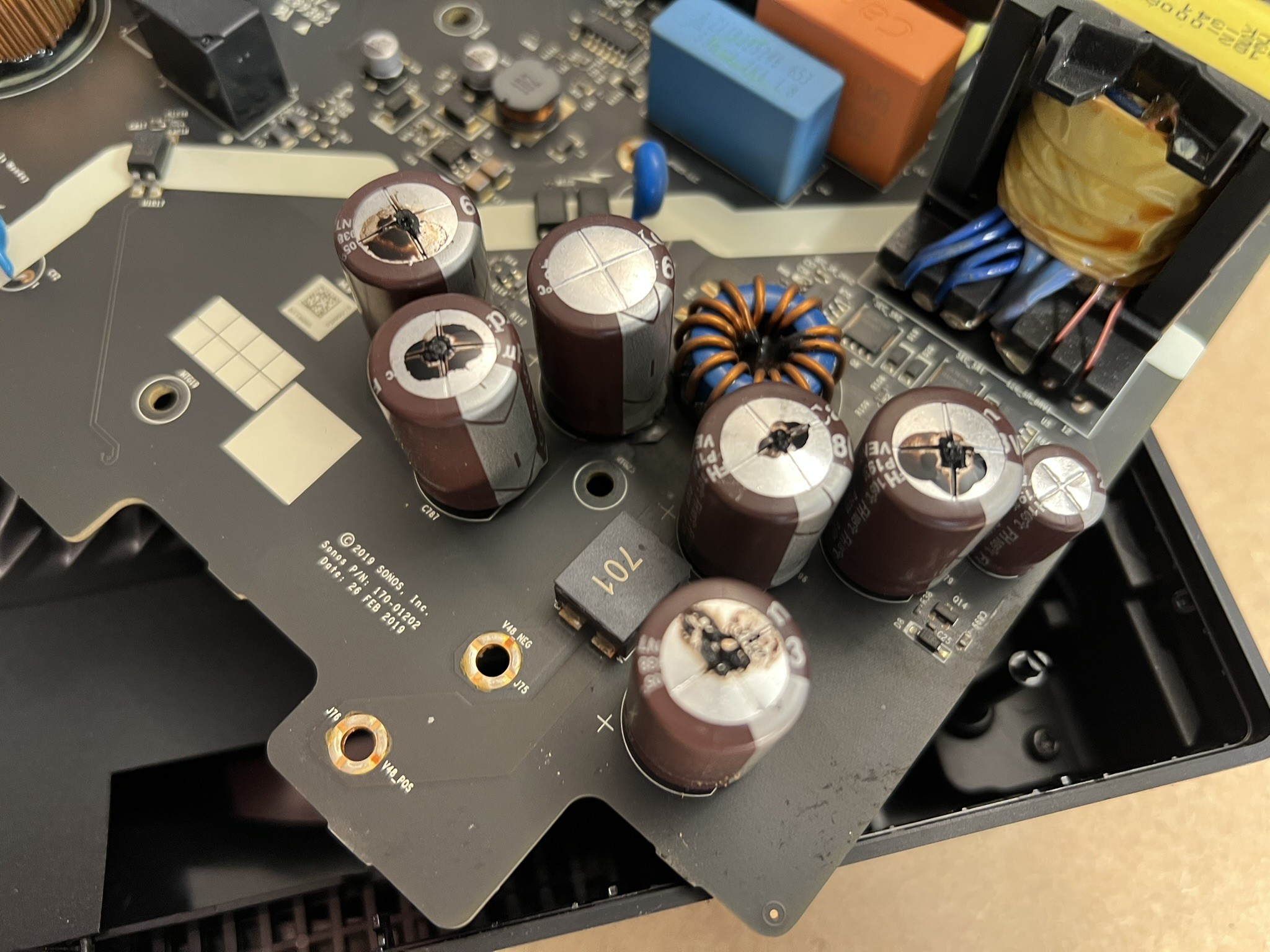

• zasilacz (np. zużyte elementy pasywne)
• tor analogowy
• sekcja DAC (jeśli występuje)
• przekaźniki głośnikowe
• brak ciągłości masy (a to najważniejsza część toru analogowego)

Przykład opisywaliśmy już szerzej w innym artykule o charczeniu w głośnikach Sonos. To są objawy „brudnego” sygnału, a nie spalonej sekcji mocy.

4. Dym ze wzmacniacza, przeciążenie, PROTECT po głośnym graniu

Tu dochodzimy do momentu, gdy w 80% to faktycznie jest końcówka mocy – uszkodzenie toru mocy.

Scenariusz klasyczny:

• poprzedniego wieczora grane głośno
• kolumny o niskiej impedancji (np. 4Ohm już klasyfikujemy jako niską impedancję kolumn)
• duże obciążenie

A następnego dnia: zabezpieczenie wzmacniacza, czyli PROTECT, brak startu, czasem zapach spalenizny, czasem po prostu brak jednego kanału.

Bywa też gorzej, gdy nagle podczas grania idzie dym z obudowy wzmacniacza.

To są już uszkodzenia:

• tranzystorów końcowych i ich sterowania
• driverów
• rezystorów emiterowych
• i bardzo często… uszkodzenia kaskadowe

Usterki te opisywaliśmy w artykule o wyłączaniu się wzmacniacza, gdzie mocno skupiliśmy się na błędzie „PROTECT”.

5. Przerwy w muzyce, „analogowe” trzaski

To też często nie jest to o czym każdy myśli, hierarchia w 90% przypadków wygląda tak:

• zasilacz,
• preamp i tor analogowy,
• dopiero na końcu stopień mocy – uszkodzone tranzystory końcowe.

To najczęściej:

• zimne luty,
• przekaźniki,
• niestabilne napięcia (znów – zużycie zasilacza),
• przerwy w masie.

Sekcja mocy bardzo rzadko powoduje losowe trzaski i przerwy w muzyce.

Zanim uznasz, że to końcówka mocy – sprawdź podstawy

Zawsze zaczynamy od najprostszych rzeczy, ponieważ często już na tym etapie wszystko się wyjaśnia:

• inne gniazdko zasilające
• inne źródło sygnału
• inne głośniki i inne kable
• czy problem jest od razu, czy po rozgrzaniu
• czy sprzęt nie przegrzewa się w zamkniętej szafce RTV

Bardzo częsty przypadek: wzmacniacz gra poprawnie kilka minut, potem się wyłącza. Po wyjęciu z ciasnej półki nagle zaczyna grać godzinami bez problemu. To nie końcówka. To termika i zabezpieczenia – i dobrze że zadziałały, teraz masz jasny sygnał, że trzeba dać wzmacniaczowi trochę przestrzeni aby się nie przegrzwał.

Końcówki mocy się naprawia – i to wszystkich klas

To ważne: końcówki mocy się naprawia – zarówno w klasie A, A/B, D, jak i w wersjach scalonych i dyskretnych.

Nie ma tu „czarnej magii”, są:

• pomiary
• schematy (jeżeli ich nie ma, tworzymy od podstaw badając płytę)
• oscyloskop
• diagnostyka pod obciążeniem

I doświadczenie. Dużo doświadczenia.

Jak wygląda realna naprawa końcówki mocy?

W AudioLabs.pl proces zawsze wygląda podobnie:

• pełna diagnostyka napięć i obciążeń
• sprawdzenie, czy uszkodzenie jest punktowe czy kaskadowe
• odbudowa sekcji mocy (nie „jedna część i do domu”)
• kalibracja biasu (klasa A/AB)
• testy pod obciążeniem
• odsłuch kontrolny (często kilkudniowy)

I dopiero wtedy sprzęt wraca do klienta.

Naprawiamy końcówki mocy praktycznie codziennie – również te z wzmacniaczy, soundbarów, aktywnych kolumn i subwooferów.
